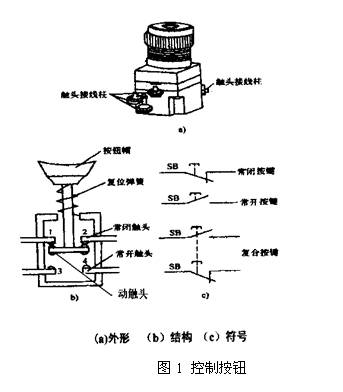

控制按钮结构如图1所示，它主要由按钮帽、复位弹簧、动触头、常闭静触头和常开静触头组成。在工作人员没有按压按钮帽时，动触头在复位弹簧作用下与常闭触头接触，将按钮帽按下，动触头就向下移动，先脱离常闭静触头，然后同常开静触头接触。当操作人员的手指离开按钮帽以后，在复位弹簧作用下，动触头又向上运动，恢复原来的状态，在复位过程中，先是常开触头分断，然后是常闭触头闭合。图中还画出了按钮在电路图中的符号。
按钮采用积木式拼接装配结构，触头数量可根据需要任意拼接，最多可达6常开和6常闭。
目前常用的按钮有LA18、LA19、LA20、LA135和LA25等系列。它们适用于交流500V，直流440V，额定电流为5A，控制功率为交流300W，直流70W的控制电路。在操作频率1200次/h的情况下，其电寿命不少于交流50万次，直流20万次。
